1. 공기조화 (AIR HANDLING)
|
| |
공기조화란?
|
| |
(공기조화장치는 공기를 정화, 냉각, 감습, 가열, 가습을 하는 섹션으로, 이 섹션에 송풍기를 설치하여
각 실내로 송풍하기 위한 기능을 갖추고 있는 것을 공기조화기라고 한다. )
즉 공기여과기, 감습기, 공기가열기, 가습기 및 송풍기 등의 기기를 1~2개의 케이싱내에 조립된 유닛을 공기조화기 또는 공조기라고
하며 중앙식 공기조화기와 개별식 공기조화기로 크게 나누어진다.
1) 중앙식 공기조화기
(1) 현장조립형 공조기 : 대규모 건물의 중앙공조기로 대형 공조기가 대부분이며, 열교환 부분, 송풍 부분을 각기 단독으로 현장에서 조립하고
그 사이를 연결 케이싱으로 이어 일체화 한 것을 말한다.
(2) 공장조립형 공조기 : 일체형이라고 말하며, 중형, 소형으로 설비비가 저렴하다. 시공의 간편을 도모할 목적으로 적용한다.
(3) 멀티존 공조기 : 공조기 1대로 몇 개 존의 공조를 목적으로 함. 2개의 존이 각기 다른 온도로 제어될 경우 유용하다.
|
| |

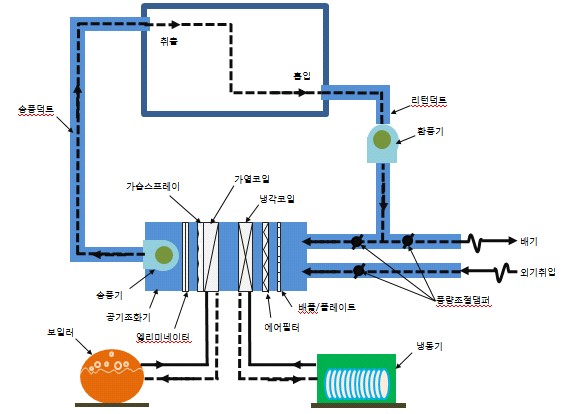

공기조화 시스템 개요
공조시스템은 룸 내의 온/습도를 일정하게 유지하기 위하여, 보일러를 통한 열원의 공급, 냉동기를 통한
냉원의 공급, 가습기에 의한 습도제어를 하는 일련의 시스템이다. 발생하는 HUME, 냄새등을 제거하기 위한
필터와 외기 공기의 도입은 설계에 의해 최적화 될 수 있다.
|
| |
| |
|
| |
2. 환기 (VENTILATION)
|
| |
환기란?
|
| |
(환기(Ventilation)란 실외로부터 청정한 공기를 실내에 공급하고, 실내의 오염된 공기를 실외로 배출하여
실내의 오염공기를 제거 또는 희석하는 과정을 말한다. )
환기의 목적은 열, 수증기, 냄새, 분진, 유해물질에 의한 실내공기의 오염과 실내 산소농도 등의 감소에
의한 재실자의 불쾌감이나 복건, 위생에 대한 위험성을 방지하고 산업 생산공정이나 제품의 품질관리에 있어서 주변공기환경의 악화로부터
제품과 주변기긱의 손상을 방지하는데 있다.
환기의 방법에는 자연력을 이용하는 것과 기계력을 이용하는 것이 있으며, 전자를 자연환기라 하며, 후자를 기계 환기 또는 강제 환기라 한다.
또 환기가 필요한 실을 전체 또는 부분적으로 환기하느냐에 따라 전체 환기 혹은 국소환기로 나눌 수 있다. 실제 환기는 자연환기와 기계환기의
조합에 의해 아래와 같이 4가지의 종류로 나눈다.
1) 제1종 환기 : 강제급기와 강제배기와의 조합
보통 대형건물에서 주로 사용하는 형태로 대규모의 실내공기를 효과적으로 교체할 수 있다.
2) 제2종 환기 : 강제급기와 자연배기와의 조합
중규모 시설의 공장 또는 사무실에서 사용하는 방식으로 급기량은 1종환기량과 같이 할 수 있으나,
배기가 자연 배기라
는 점이 다르며, 실내 내부가 약간의 양압이 형성되는 경우이다.
3) 제3종 환기 : 자연급기와 강제배기와의 조합
보통 부분 환기개념에서 많이 사용되며, 오염된 공기를 외부로 배출시키기 위한 방법으로 식당의
주방 배기, 가정의 주방 후드펜 등이
여기에 많이 사용되는 방법이다.
4) 제4종 환기 : 자연 급기와 자연배기와의 조합
가정이나 소규모 시설의 사무실 등에서 사용되는 방법으로 환기방법 중 가장 낮은 환기력을 가진
방법이다.
|
|
| |
국내 실내 환경 기준
|
|
항 목 |
실내환경기준
(건축법시행규칙/복지부공중위생법) |
지하생활공간 공기질 관리법
(환경부 1996) |
대기(환경정책기본법,1993) |
작업환경(노동부 산업안전보건겁,1997) |
|
온도
|
17 ~ 28℃
|
-
|
-
|
-
|
|
습도
|
40 ~ 70%
|
-
|
-
|
-
|
|
기류속도
|
0.5m/s
|
-
|
-
|
-
|
|
부유분진(TSP)
|
150ug/m3
|
150ug/m3(일평균)
|
150ug/m3(연평균)
300ug/m3(일평균)
|
오염물질 종류별 기준치
|
|
부유분진(PM10)
|
-
|
-
|
80ug/m3(연평균)
150ug/m3(일평균)
|
-
|
|
일산화탄소(CO)
|
10PPM
|
25PPM(8시간)
|
9PPM(8시간)
25PPM(1시간)
|
50PPM(TWA)
|
|
이산화탄소(CO2)
|
1000PPM
|
1000PPM(1시간)
|
-
|
5000PPM(TWA)
|
|
이산화질소(NO)
|
-
|
0.15PPM(1시간)
|
0.15PPM(1시간)
0.08PPM(일평균)
|
3PPM(TWA)
|
|
이산화황(SO2)
|
-
|
0.15PPM(1시간)
|
0.25PPM(1시간)
0.14PPM(일평균)
|
2PPM(TWA)
|
|
오존(O3)
|
-
|
-
|
0.1PPM(1시간)
0.06PPM(8시간)
|
0.1PPM(TWA)
|
|
포름알데히드(HCHO)
|
-
|
0.1PPM(일평균)
|
-
|
1PPM(TWA)
|
|
석면(Asbestos)
|
-
|
-
|
-
|
0.2개/cc(청석면)
2.0개/cc(백석면)
|
|
중금속
|
산업안전보건법
|
Pb(0.05mg/m3), Cu(1.0mg/m3), Hg(0.05mg/m3)
Cd(0.05mg/m3), Cr(0.5mg/m3), AS(0.2mg/m3)
|
|
VOC
|
산업안전보건법
|
톨루엔(100PPM), 크실렌(100PPM)
아세톤(750PPM), 벤젠(10PPM),
|
| |
|
| |
3. 덕트 설계
|
| |
송풍량 결정
|
| |
* 방법1) 냉난방 부하를 아래 식에 대입시켜 계산.
Q = qs / {C(T1-TR)}
Q = 송풍량
qs = 현열량(Kcal/hr)
T1 = 실내온도(℃)
T4 = 취출온도(℃)
C = 정압비열 (0.29Kcal/M3*℃)
|
| |
* 방법2) 환기횟수가 정해졌을 경우.
환기횟수 X ROOM VOLUME
|
| |
덕트 및 기기내의 풍속(m/s)
|
|
구 분 |
저속덕트
|
고속덕트 |
|
권장풍속
|
최대풍속
|
권장
|
최대
|
|
주택
|
공공건물
|
공장
|
주택
|
공공건물
|
공장
|
임대빌딩
|
|
공기취입구
|
2.5
|
2.5
|
2.5
|
4.0
|
4.5
|
6.0
|
3.0
|
5.0
|
|
팬흡입구
|
3.5
|
4.0
|
5.0
|
4.5
|
5.5
|
7.0
|
8.5
|
16.5
|
|
팬취출구
|
5~8
|
6.5~10
|
8~12
|
8.5
|
7.5~11
|
8.5~14
|
12.5
|
25
|
|
주덕트
|
3.4~4.5
|
5~6.5
|
6~12
|
4~6
|
5.5~10
|
6.5~15
|
12.5
|
30
|
|
분기덕트
|
3.0
|
3~4.5
|
4~9
|
3.5~4
|
4~8
|
5~11
|
10
|
22.5
|
|
필터
|
1.25
|
1.5
|
1.75
|
2.5
|
1.75
|
1.75
|
1.75
|
1.75
|
|
환기덕트
|
-
|
-
|
-
|
3.0
|
5~7.5
|
7.5~9.0
|
저속
|
| |
|
| |
| |
|
|
